Server Driven UI, Project Atlas를 소개합니다.

2024. 12. 31

Atlas

그리스 신화를 보면, 제우스를 상대로 싸우다 천구(天球)를 떠받드는 형벌을 받게 된 거인 ‘아틀라스’가 등장합니다. 이 이야기에서 유래되어 Atlas라는 단어는 거인의 이름 뿐만 아니라 ‘지도책’이라는 의미도 갖게 되었죠.

이러한 의미를 바탕으로, 플렉스팀은 Atlas라는 이름의 Server Driven UI 프로젝트를 시작했습니다.

승인 콘텐츠

본격적으로 Atlas를 소개하기에 앞서서, flex 모바일 앱에서 한가지 사례를 들여다보려고 합니다.

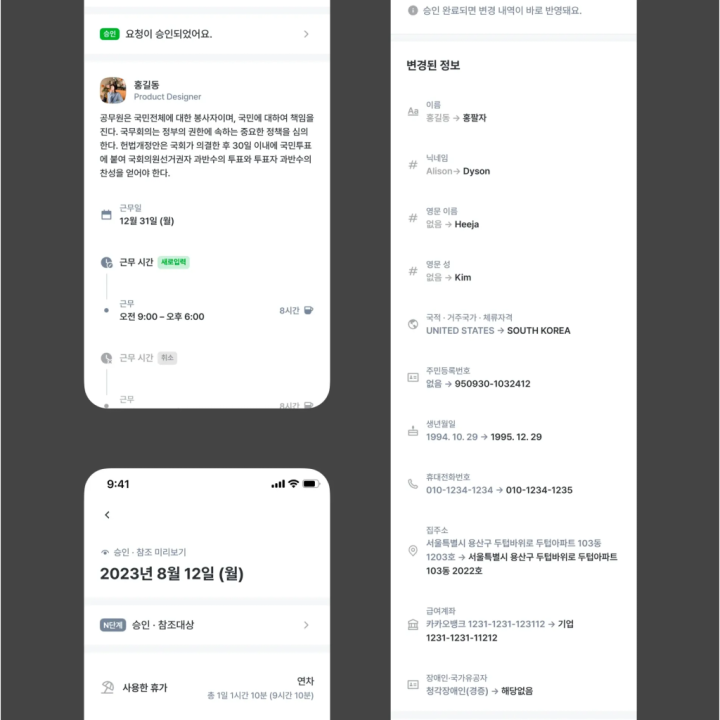

위 세가지 화면은 근무, 휴가, 정보 변경 등 구성원이 다른 구성원이나 조직장의 승인이 필요할 때 사용하는 승인 문서 화면입니다. 근본적으로는 같은 화면이라도 어떤 내용에 대한 승인 문서인지에 따라 구성하는 요소와 배치가 현저히 달라질 수 있습니다.

물론 구성을 통일하여 재사용성을 높이는 방법도 고려해볼 수 있지만, 각각의 맥락을 더 명확하게 표현할 수 있는 형태를 취하는 것이 보다 중요한 가치라고 생각하기 때문에 최대한 개별 구성을 살리고자 합니다.

구성원이 많아질수록 팀에게 필요한 역할들이 다양해지고, 자연스럽게 승인이 필요한 일들도 그 종류가 늘어나 승인 문서의 콘텐츠 템플릿 또한 예측하기 어려운 형태로 추가되고, 발전합니다.

그러면 그럴 때마다 새로운 API 형상에 따라 UI 코드를 작성하고, 테스트 과정을 지나, 스토어에 배포하고, 문제가 생길 경우 Hotfix를 진행하는 일련의 과정들을 iOS, Android 각 플랫폼 개발자가 동일하게 거치게 되는 것이죠.

이때, 플랫폼 개발자들의 의도 해석에 따라 동작이 다르게 되는 문제가 생기면서 낭비되는 시간과 비용이 발생하기도 하고요.

Server Driven UI

그래서 Server Driven UI(이하 SDUI)는 어떤 것을 해결해주는 것일까요?

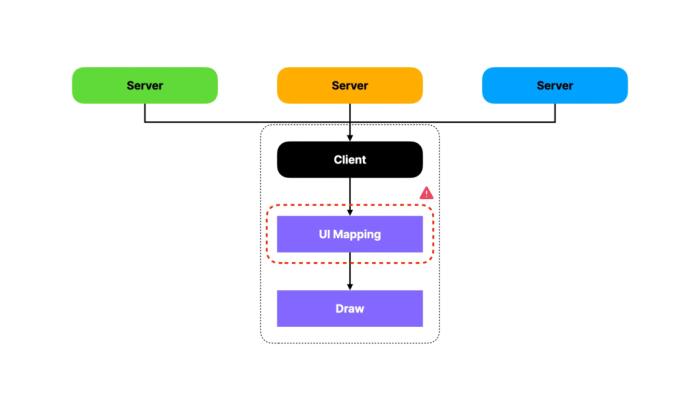

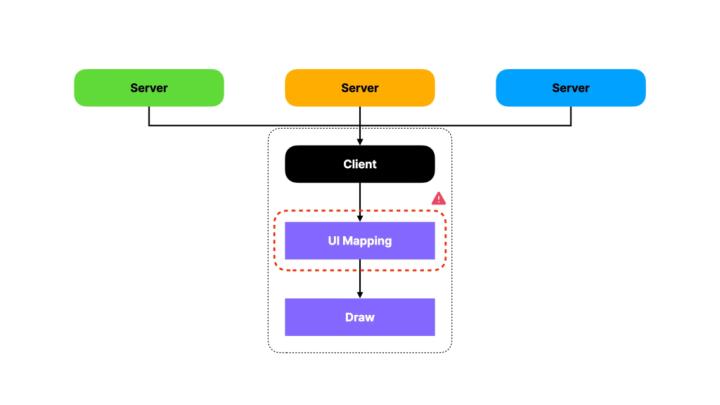

일반적으로, 클라이언트는 하나 혹은 그 이상의 서버 API로부터 데이터를 내려받은 뒤 UI를 표현하기 위한 모델로 변환하거나 비즈니스 로직을 작성하는 UI 매핑 과정을 거쳐 그 결과를 화면에 그려줍니다.

주로 문제가 되는 것은 이 UI 매핑 과정인데, 클라이언트가 데이터를 UI 요구사항에 맞게 가공하는 코드를 작성해서 새로운 버전을 스토어에 게시해야 하기 때문에 앱 업데이트를 할 수 밖에 없게 됩니다.

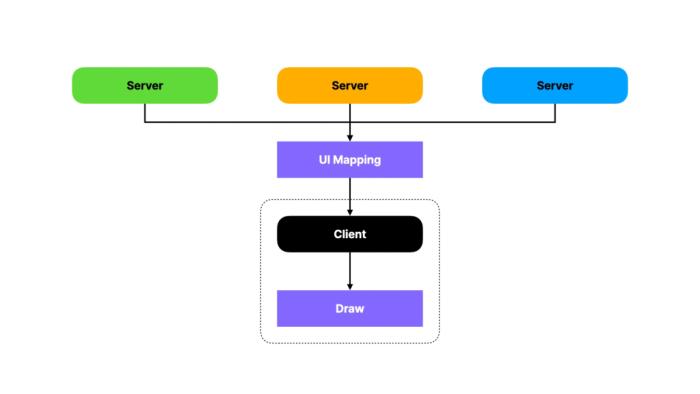

SDUI는 이 UI 매핑 과정을 클라이언트가 아닌 백엔드가 담당하도록 합니다. flex에서는 해당 과정을 처리하기 위한 별도의 BFF(Backends For Frontends) 레이어를 추가하여, 여러 서버로부터 데이터를 받아 UI로 가공한 결과물을 클라이언트에 전달하게 됩니다.

이때 클라이언트는 그 결과물을 그려주기만 하면 되는 것이죠.

fxm

SDUI를 체계적이고 효율적으로 만들기 위해서는 플랫폼간에 강력한 규칙으로 합의된 포맷이 필요합니다.

서버에서도 들여다볼 수 있는 소스가 필요하고, 클라이언트에서도 문제 없이 해석할 수 있는 인터페이스가 있어야 의사소통의 낭비 없이 SDUI를 시작할 수 있기 때문입니다.

최근 플렉스팀은 flex 모바일 앱의 디자인 시스템을 새롭게 설계하여 ‘fxm’이라는 이름으로 재정의했고, Atlas에서 SDUI의 기반을 구축하기 위한 인터페이스로 채택했습니다.

fxm을 통해 우리는 flex 모바일 앱의 모든 UI 요구사항을 구성할 수 있고, Atlas를 통해 모든 fxm 컴포넌트를 모델화한다면 이론적으로는 Atlas가 flex 모바일 앱의 모든 화면을 커버할 수 있게 됩니다.

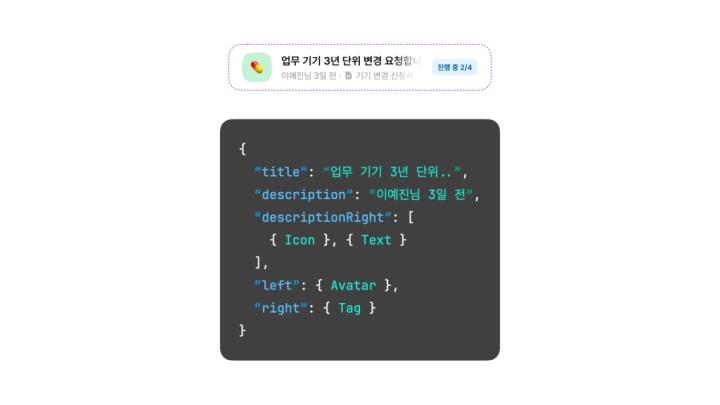

fxm에서 목록 콘텐츠에 보여주는 FxRow라는 이름의 컴포넌트를 간략히 살펴보면 제목, 설명, 왼쪽 영역 등 각 슬롯에 보여주기 위한 속성들을 위와 같이 정의하는데,

이는 모두 iOS, Android 각 플랫폼에 동일한 스펙으로 명세하고 있기 때문에 같은 JSON 인터페이스로 모든 플랫폼이 동일한 형태로(때로는 플랫폼에 더 자연스러운 형태로) 화면에 표시할 수 있습니다.

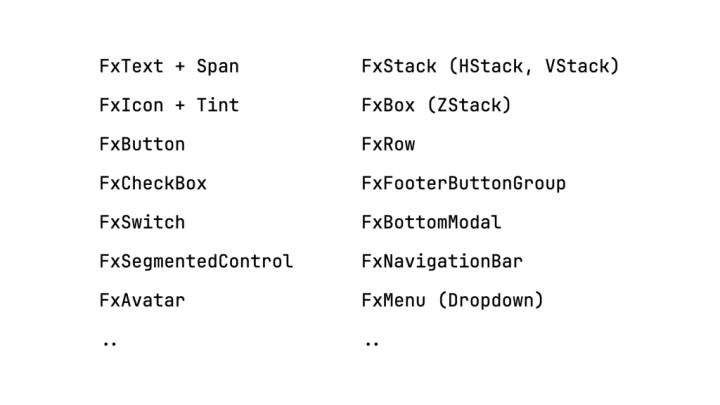

Atlas에서는 flex 모바일 앱을 표현하기 위한 거의 모든 컴포넌트들을 JSON 포맷으로 표현했습니다. 여기에는 여러가지 컴포넌트가 이미 조합된 단위의 컴포넌트는 물론이고 Text, Icon, 혹은 Stack, Box처럼 Atomic한 단위의 컴포넌트까지 포함되어 있습니다.

Events, Variables(w. Kotlin DSL)

하지만 단순 UI 명세만 가지고는 완전한 화면을 구성하기 어렵습니다.

어떤 버튼을 클릭했을 때, 어떤 배너가 화면에 노출되었을 때 화면을 구성하는 요소가 변화하거나 사용자의 입력에 따라 적절한 메시지를 보여주어야할 수 있어야 하는 것이죠.

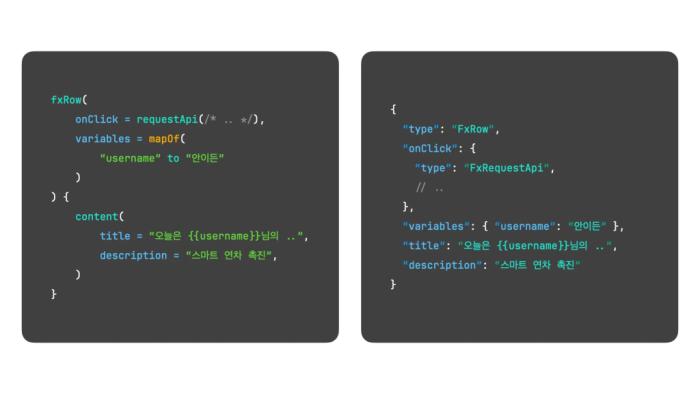

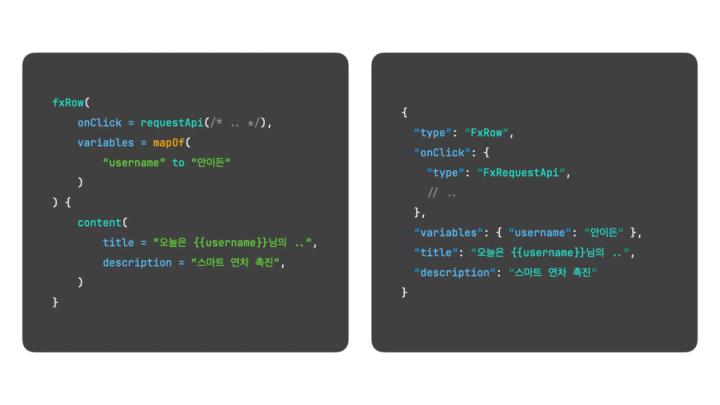

위 코드는 서버측 코드 실제 예시입니다.

Atlas는 백엔드 코드 작성의 편의성을 위해 JSON을 직접 작성하지 않고 Kotlin DSL 형태로 제공합니다. 이는 우측의 코드와 같이 최종적으로 API 응답에서 JSON으로 변환되어 클라이언트에 내려주게 됩니다.

코드를 대략 훑어보면 두 부분을 주목할 필요가 있습니다.

FxRow 컴포넌트를 클릭했을 때 정해진 명세에 따라 API 요청을 수행
username이라는 변수에 사용자의 이름을 두어 목록에 표시

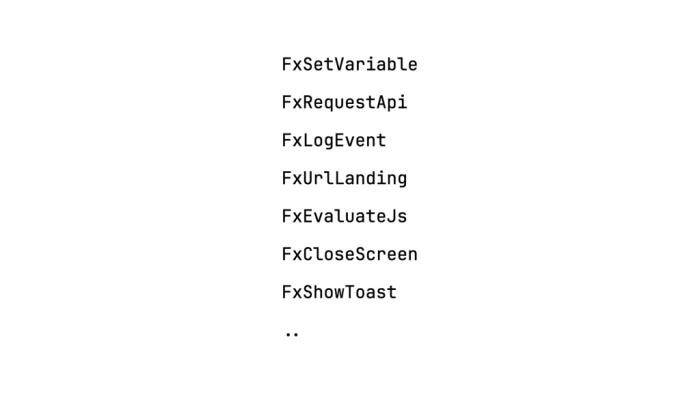

Atlas는 위와 같이 컴포넌트별 이벤트 처리와 변수 표현까지 포함하고 있어 사용자와 실제로 상호작용이 이루어지는 화면을 구성할 수 있습니다.

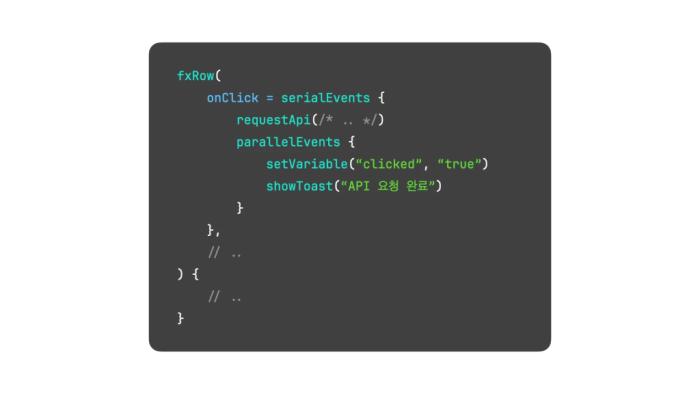

이 코드는 어떨까요?

어떤 동작은 단순히 하나의 이벤트만 처리하는 것이 아니라 여러 이벤트를 동시에, 혹은 순서대로 처리할 필요가 있습니다.

코드에서는 serialEvents {}, parallelEvents {} 블록을 조합하여, FxRow 컴포넌트를 클릭했을 때 API 요청을 수행한 뒤 clicked라는 이름의 변수를 true로 설정하고, API 요청 완료라는 토스트를 보여주는 시퀀스를 표현하고 있습니다.
